原有系统分析：

根据用户提供的信息，现在网络的环境中，IBM 460服务器直连DS 4300的存储，运行SQL Server数据库和ERP系统；IBM 445服务器直连FAST 200存储，运行SQL Server数据库。每天通过SQL Server数据库的备份和恢复，把460服务器上的数据镜像一份到445服务器上，达到两个SQL数据库的数据一致。电子商务应用服务器需要访问和查询ERP系统数据，因为ERP系统负荷已经很大，CPU资源占用经常都在100%，所以电子商务应用服务器只能访问IBM 445上的数据库。

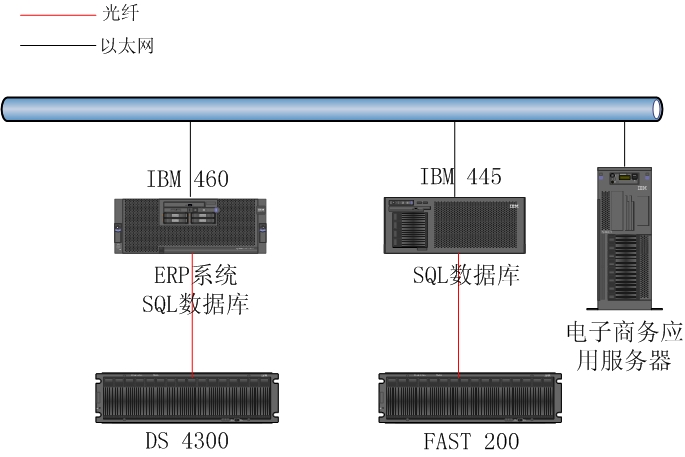

原有系统拓扑：

对现在的系统进行分析，发现存在如下问题：

 IBM 460服务器负载太大：由于ERP系统访问量太大，导致CPU占用常在100%。长此以往，服务器性能受损，ERP系统岌岌可危。

 ERP系统无高可用：ERP系统作为该集团的主要业务支撑，一旦宕机，业务将停滞。

 磁盘阵列利用率低：两个磁盘阵列都是用直连的方式连接到服务器上，其他服务器不能共享，资源没有合理利用。

 电子商务服务器访问实时性低：由于电子商务服务器访问的是IBM 445服务器上的SQL数据库，而此SQL数据库的数据是从460服务器上的SQL数据库恢复过来的数据，两份数据相差一天时间，数据实时性极低。

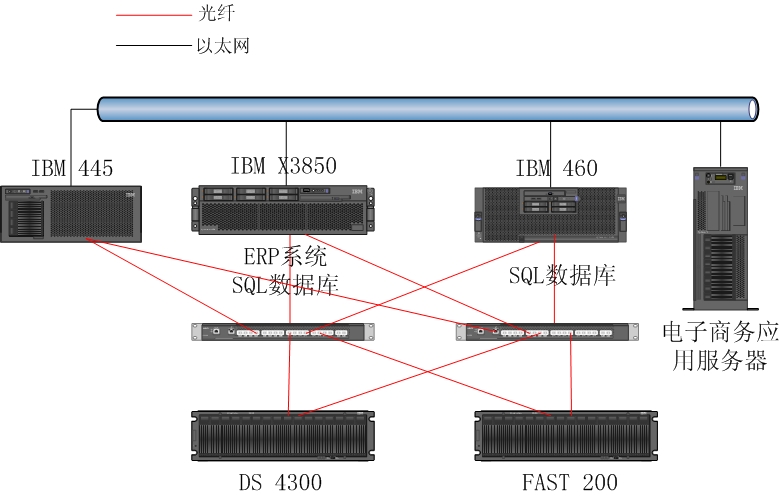

系统改进方案：

  根据该集团实际情况，我们采取了如下解决方案：

A、新增一台高性能的IBM X3850服务器，把ERP系统迁移到新服务器上。利用X3850服务器的高性能来保证ERP系统的畅通运行。

B、新增两台光纤交换机，把现有的两台磁盘阵列都连接到光纤交换机下，实现存储资源的共享，同时提供网络层的交换机冗余。一旦一台交换机坏了，另一台交换机可以接管，保证访问的不间断。

C、本着现有资源不浪费和合理利用的原则，新增一套Veritas Storage Foundation HA软件，把换下来的IBM 460服务器和新增的IBM X3850服务器以及现有的两个磁盘阵列构建成全无单点故障的双机双盘阵的高可用系统。两个磁盘阵列只需要每个划分500G的存储空间来做磁盘阵列之间的镜像，其他存储空间所有服务器可以共享。一旦此高可用系统任何一个设备宕机，都有备用设备接管，最大限度的保证业务连续性。

D、由于增加高性能的IBM X3850服务器，电子商务服务器可以之间访问新服务器的SQL数据库，达到访问数据的实时性。而IBM 445服务器可以用来做其他应用。
