CAXA CAD电子图板2016

软件名称： CAXA CAD电子图板2016

产品类别： 数字化设计

软件大小：

发布日期： 2015/11/18

语言版本： 简体中文版 | 繁体中文版 | 英文版

产品简介： CAXA CAD电子图板是由数码大方自主开发、具有完全自主知识产权的二维CAD软件产品。学易用，稳定高效，性能优越，可以零风险替代各种CAD平台，比普通CAD平台设计效率提升100%以上。荣获软件行业“二十年金软件奖”。

产品介绍：

支持最新的操作系统和64位应用

CAXACAD电子图板支持最新的windows操作系统，也提供了64位版本程序支持更好的大图处理性能。

专业的集成组件和二次开发平台

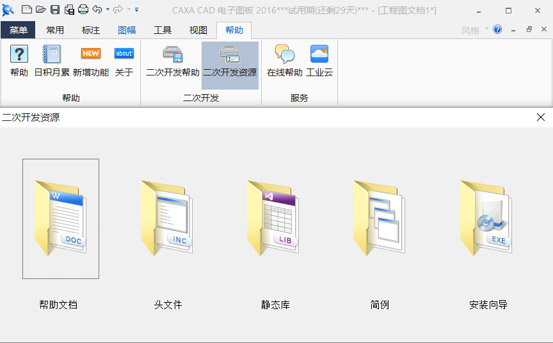

CAXACAD电子图板定位为开放的二维CAD平台，除包括基本的CAD功能外，还提供了PDM集成组件和CRX二次开发接口。其中：PDM集成组件包括浏览和信息处理组件，并提供了通用的集成方案，适用于与各类PDM系统的集成应用；CRX二次开发接口提供了丰富的接口函数、开发实例、开发向导、以及帮助说明。

全面兼容AutoCAD

• 全面兼容AutoCADR12-2015版本文件格式，除可以直接打开、保存编辑外，还可进行批量转换。

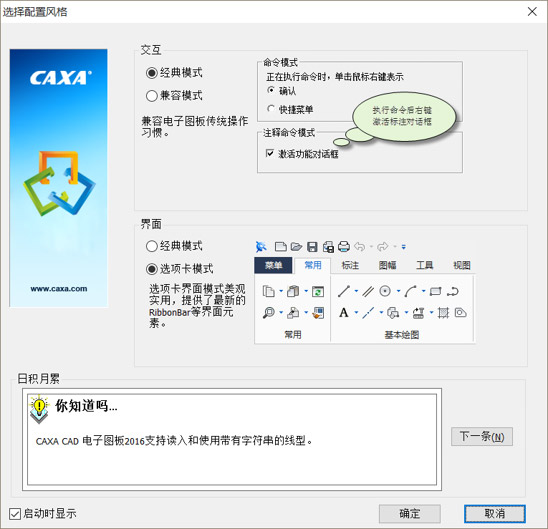

• 提供专门“兼容模式”，在拾取、键盘和鼠标操作、命令执行等方面匹配AutoCAD用户的使用习惯。

丰富的图形绘制和编辑功能

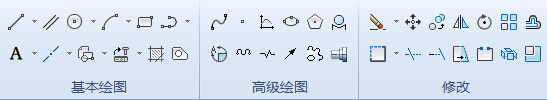

• 提供多种便捷图形绘制功能如直线、圆、圆弧、平行线、中心线、表格等。

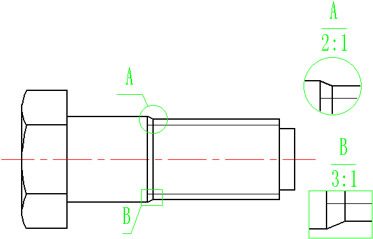

• 提供孔/轴、齿轮、公式曲线、样条曲线、局部放大、多边形等复杂图形的快速绘制功能；

• 提供多种图形编辑功能，如平移、镜像、旋转、阵列、裁剪、拉伸，各种圆角、倒角过渡等。

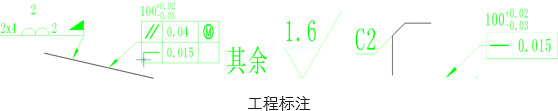

符合最新国标的智能标注和工程标注

• 一键智能尺寸标注，自动识别标注对象特征，一个命令就可完成多种类型的标注；

• 提供符合最新制图标准的坐标标注、粗糙度、形位公差、焊接符号、基准代号等多种工程标注功能；

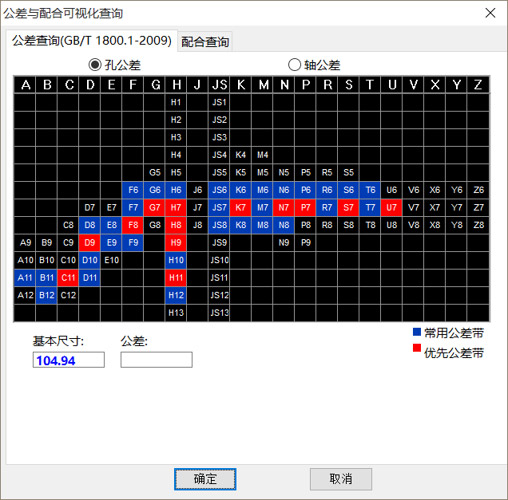

• 尺寸标注时可进行公差和各种符号的查询和输入，所有尺寸值、公差值以及尺寸和符号的位置都可随图形的变化而自动关联，大大提高效率并杜绝人为原因导致的错误。

•

•

•


简单易用的界面和操作

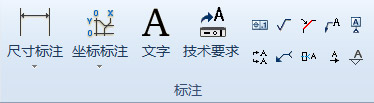

• 除经典界面外，增加全新Ribbon选项卡方式的界面，并可自定义界面色彩。

• 属性编辑、图库、设计中心等都可以直接在专用面板操作。

• 提供立即菜单并行操作方式，可以实时地反映用户的交互状态，用户可以随时地调整交互流程，而不受交互深度的限制，节省用户大量的交互时间。

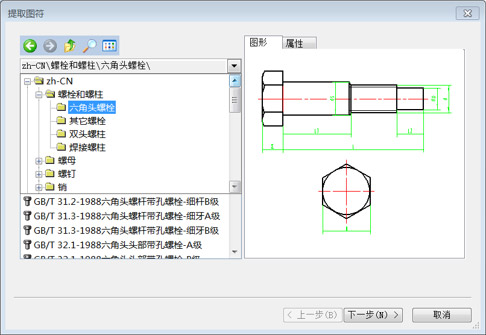

丰富的国标图库和构件库

• 针对机械专业设计的要求，提供了符合最新国标的参量化图库。共有20多个大类，2000余种，近50000个规格的标准图符，并提供完全开放式的图库管理和定制手段。

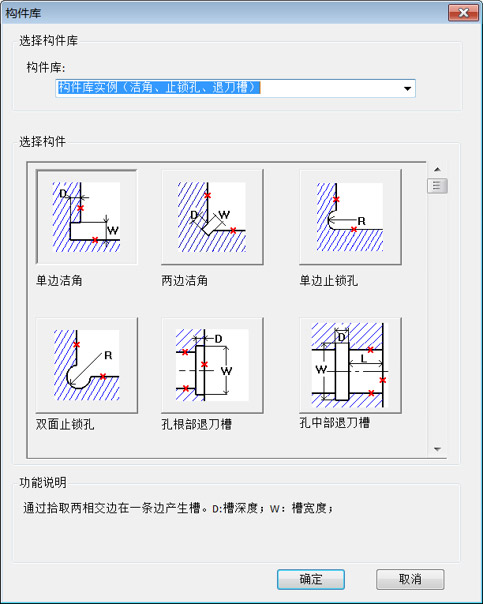

• 针对机械设计中频繁出现的构件图形比如工装夹具、倒角、孔槽等，CAXA电子图板提供完整的构件库，在使用过程中自动载入。


•


开放而快捷的图幅功能

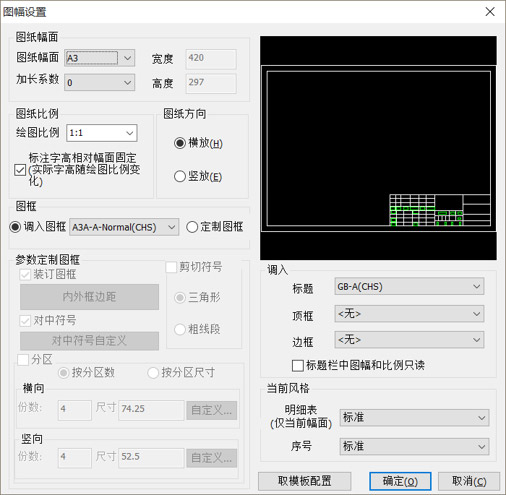

• 提供开放的图纸幅面设置系统，可以快速设置图纸尺寸、调入图框、标题栏、参数栏、填写图纸属性信息。

• 还可以快速生成符合标准的各种样式的零件序号、明细表、并且零件序号与明细表可以保持相互关联，极大提高编辑修改的效率。

• 根据用户需求可进行绘图模板、图框、标题栏等的自定义，使设计工程标准化。

多种专业工具和模块

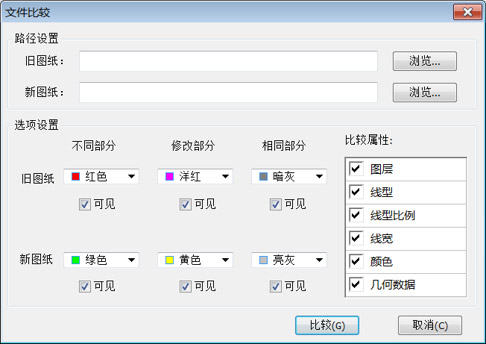

• 文件比较：可按给定参数将图纸的不同部分、相同部分显示出来，以便提高审图效率。

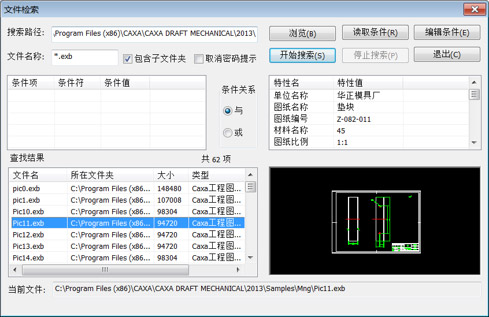

• 文件检索：可按设定的检索条件搜索CAD文件。

• 文件打包：可以将图纸和其中所用到的文件打包为一个zip文件，支持的相关内容包括如字体文件、链接的外部参照或图片文件等。

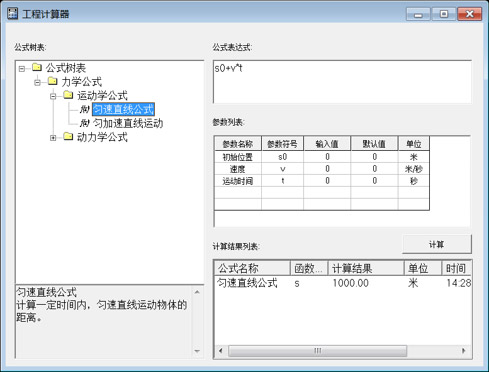

• 工程计算器：通过建立公式输入相应数据便可得到所需结果，从而实现各种复杂的工程计算，满足特定行业设计应用需要。

• PDF和图片输出：可以将CAD图纸输出为高质量的PDF和图片文件。


•

•


专业出图和批量排版工具

• 支持市场上主流的 Windows驱动打印机和绘图仪，并提供了指定打印参数快速打印CAD图纸，打印时提供预览缩放、幅面检查等功能。

• 除单张打印外，还提供了自动智能排版、批量打印等多种方式从而提高出图效率，节省时间和资源。

图纸规范化工具集

• 提供多项用于图纸规范化的功能或工具，如图纸批量重命名、批量合并图层线型、图纸信息批量修改、图纸批量清理、块重命名、图纸兼容等。

• 可以将已有老图纸快速进行规范化处理，达到PDM管理的要求。

兼容AutoCAD增强

全面兼容AutoCAD的数据结构，包括文字、剖面线、多义线、块、多线、表格等数据；支持AutoCAD的图层、线型、标注风格、文本风格、图片、OLE和代理对象的直接编辑；全面支持AutoCAD的应用模式，支持多窗口、多格式、多标准、多语言和多图纸空间。

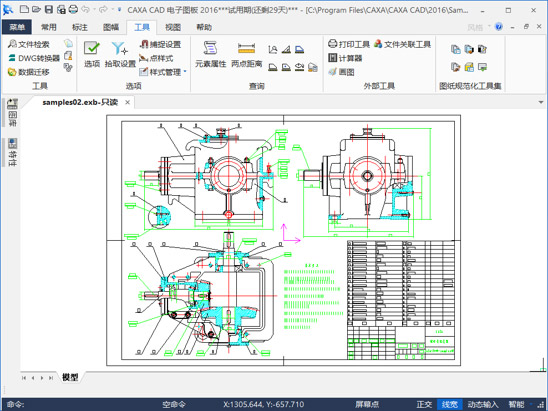

界面和交互

基于全新平台开发的用户界面，可自由定制、扩展快速启动栏和面板，轻松完成CAD命令操作；支持新老界面切换，全面提高使用效率。新增大图标界面，增强对高分辨率显示器的支持；增加多标签界面，标签右键增加操作按钮，提高文件操作的效率。支持极轴、正交、命令行、快捷键、动态输入、双击编辑等常用交互方式。

强大编辑与绘图工具

基本的曲线绘图及模块化绘图工具，可迅速生成复杂工程曲线；块关联、在位编辑、表格、格式刷、属性窗口、文字编辑器等智能化功能，支持设计人员快速、高效完成复杂绘图任务。

工程标注

提供智能尺寸标注功能，自动识别标注对象特征，一个命令就可完成多种类型的标注；提供符合国标的尺寸标注、坐标标注以及工程标注；支持尺寸、公差、文字和符号位置等的智能关联；支持GB、ISO、JIS、ANSI等多种绘图标准。

开放幅面管理

开放的图纸幅面设置系统，可以快速设置图纸尺寸、调入图框、标题栏、参数栏、技术要求库等信息；还可以快速生成可智能关联的零件序号和明细表。

国标图库和构件库

针对机械专业设计的要求，提供了符合最新国标的参量化图库和构件库。共有20多个大类，2000余种，近50000个规格的标准图符，并提供完全开放式的图库管理和定制手段，方便快捷的建立、扩充企业的参数化图库和构件库。

打印输出

支持市场上主流的Windows驱动打印机和绘图仪，并提供了打印机校正、指定打印比例、预览缩放、幅面检查等功能；提供打印工具，支持单张、排版和批量等多种出图方式，提高出图效率；支持PDF、PNG、JPG、BMP格式文件输出功能，根据所需参数保存为对应格式文件。

转图工具

支持将其它软件绘制的CAD图纸的各种明细表和标题栏转换为CAXA CAD电子图板的专业化明细表和标题栏。为明细表数据关联、输出，排版打印以及与协同管理软件进行数据转换提供数据基础。

专业工具

提供对话框计算、EXB浏览器、文件检索、DWG转换器等工具，并支持二次开发和扩展，满足专业应用和需求；提供文件比较功能，可对图纸的图幅、标题栏、明细表、几何位置、大小、尺寸值等进行比较，不同部分和相同部分按颜色区分出来，提高审图效率。支持文件打包，可将图纸和其中所用到的文件打包为一个zip文件。增加图纸规范化工具集，用于将图纸快速规范化。

功能说明：兼容AutoCAD增强

全面兼容AutoCAD的数据结构，包括文字、剖面线、多义线、块、多线、表格等数据；支持AutoCAD的图层、线型、标注风格、文本风格、图片、OLE和代理对象的直接编辑；全面支持AutoCAD的应用模式，支持多窗口、多格式、多标准、多语言和多图纸空间。

界面和交互

基于全新平台开发的用户界面，可自由定制、扩展快速启动栏和面板，轻松完成CAD命令操作；支持新老界面切换，全面提高使用效率。新增大图标界面，增强对高分辨率显示器的支持；增加多标签界面，标签右键增加操作按钮，提高文件操作的效率。支持极轴、正交、命令行、快捷键、动态输入、双击编辑等常用交互方式。

强大编辑与绘图工具

基本的曲线绘图及模块化绘图工具，可迅速生成复杂工程曲线；块关联、在位编辑、表格、格式刷、属性窗口、文字编辑器等智能化功能，支持设计人员快速、高效完成复杂绘图任务。

工程标注

提供智能尺寸标注功能，自动识别标注对象特征，一个命令就可完成多种类型的标注；提供符合国标的尺寸标注、坐标标注以及工程标注；支持尺寸、公差、文字和符号位置等的智能关联；支持GB、ISO、JIS、ANSI等多种绘图标准。

开放幅面管理

开放的图纸幅面设置系统，可以快速设置图纸尺寸、调入图框、标题栏、参数栏、技术要求库等信息；还可以快速生成可智能关联的零件序号和明细表。

国标图库和构件库

针对机械专业设计的要求，提供了符合最新国标的参量化图库和构件库。共有20多个大类，2000余种，近50000个规格的标准图符，并提供完全开放式的图库管理和定制手段，方便快捷的建立、扩充企业的参数化图库和构件库。

打印输出

支持市场上主流的Windows驱动打印机和绘图仪，并提供了打印机校正、指定打印比例、预览缩放、幅面检查等功能；提供打印工具，支持单张、排版和批量等多种出图方式，提高出图效率；支持PDF、PNG、JPG、BMP格式文件输出功能，根据所需参数保存为对应格式文件。

转图工具

支持将其它软件绘制的CAD图纸的各种明细表和标题栏转换为CAXA CAD电子图板的专业化明细表和标题栏。为明细表数据关联、输出，排版打印以及与协同管理软件进行数据转换提供数据基础。

专业工具

提供对话框计算、EXB浏览器、文件检索、DWG转换器等工具，并支持二次开发和扩展，满足专业应用和需求；提供文件比较功能，可对图纸的图幅、标题栏、明细表、几何位置、大小、尺寸值等进行比较，不同部分和相同部分按颜色区分出来，提高审图效率。支持文件打包，可将图纸和其中所用到的文件打包为一个zip文件。增加图纸规范化工具集，用于将图纸快速规范化。
